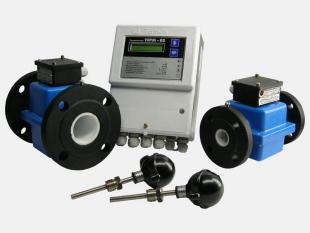

Теплосчетчик ТЭРМ-02
Область применения теплосчетчиков ТЭРМ-02
Теплосчетчик ТЭРМ-02 может применяться в составе локальных и распределенных информационных сетей автоматизированных систем учета и контроля энергии и энергоресурсов (АСКУЭ).
Теплосчетчик ТЭРМ-02 предназначен для измерения тепловой энергии, тепловой мощности, температуры, давления, расхода и объема теплоносителя (воды) в системах теплоснабжения (тепловые пункты жилых домов, административных и производственных знаний, ЦТП).Преимущества и особенности
Конструктивно теплосчетчик ТЭРМ-02 построен несколько отлично от других аналогичных по принципу приборов. Учитывая, что на трубопроводах отопления иногда приходится измерять расход при температурах до 150°С в подвалах зданий с высоким уровнем влажности, на преобразователе расхода (датчике расхода) не предусмотрено никаких электронных компонентов (для того, что бы не «уходили» параметры). Это решение также позволило выполнить датчик расхода с повышенной степенью защиты от влаги и пыли, что значительно повысило надежность теплосчетчика ТЭРМ-02 и точность измерений в реальных условиях эксплуатации. Применение современных комплектующих непосредственно в электронном блоке теплосчетчика позволило вести считывание сигналов с датчиков расхода и термометров на расстоянии до 100 м. Фактически, эти теплосчетчики выпускаются в 1,5 – 2 раза точнее, чем это требуется по Правилам учета тепловой энергии. (это видно в свидетельстве об аттестации прибора).
Принцип работы
В теплосчетчиках ТЭРМ-02 применяется оправдавший себя магнитно-индукционный принцип измерения расхода теплоносителя, основанный на явлении электромагнитной индукции, т.е. наведения в потоке жидкости, движущейся в поперечном магнитном поле, разности потенциалов, пропорциональной средней скорости потока. Вычисление тепловой мощности и тепловой энергии осуществляется на основе полученных данных об объемном расходе, объеме теплоносителя и значений температур в прямом и обратном трубопроводах.Функциональные параметры теплосчетчика ТЭРМ-02
1. Теплосчетчики ТЭРМ-02 восьмого поколения выпускаются в следующих исполнениях:
- — Теплосчетчик ТЭРМ-02-6 - одноканальный, предназначенный для закрытой системы теплоснабжения или тупиковой системы ГВС;
- — Теплосчетчик ТЭРМ-02-7 - сдвоенный, предназначенный для двух закрытых систем теплоснабжения; или одной закрытой системы теплоснабжения и одной тупиковой системы ГВС;
- — ТЭРМ-02-8 - двухканальный, предназначенный для открытой системы теплоснабжения; или циркуляционной системы ГВС; или для открытой системы с "летним" режимом (расход и тепловая энергия измеряется по подающему и обратному трубопроводам или обратному трубопроводу) и "зимним" (расход и тепловая энергия измеряется по подающему и обратному трубопроводам);
- — ТЭРМ-02-9 - трехканальный, предназначенный для закрытой или открытой системы, в том числе погодное регулирование (или ГВС с циркуляцией) с дополнительным каналом измерения тепловой энергии; или для независимой системы с подпиткой вторичного контура из обратного трубопровода; или для открытой системы с дополнительным каналом измерения тепловой энергии (ГВС); или для открытой системы (ГВС c циркуляцией) и закрытой системы.
2. Теплосчетчики ТЭРМ-02 в зависимости от исполнения обеспечивают измерение и индикацию следующих параметров:
- количество теплоты Q2, ГДж;
- количество теплоты Q1, Гкал;
- количество теплоты Q2, Гкал;
- тепловая мощность, Гкал/ч;
- тепловая мощность, МВт;
- объемный расход теплоносителя G1, м3/ч;
- объемный расход теплоносителя G2, м3/ч;
- объемный расход теплоносителя G3, м3/ч;
- массовый расход теплоносителя, т/ч;
- объем теплоносителя V1, м3;
- объем теплоносителя V2, м3;
- объем теплоносителя V3, м3;
- масса теплоносителя, т;
- температура теплоносителя t1, °С;
- температура теплоносителя t2, °С;
- температура теплоносителя t3, °С;
- температура теплоносителя t4, °С;
- разность температур теплоносителя t1 и t2, °С;
- разность температур t1 и t3, или t2 и t3, °С;
- разность температур теплоносителя t3 и t4, °С;
- избыточное давление p1 и p2, МПа;
- избыточное давление p3 и p4, МПа;
- среднечасовые (за 1280 час.), среднесуточные (за 512 суток) и среднемесячные (за 240 мес.) значения параметров количества теплоты, объемного или массового расхода, температуры теплоносителя;
- календарь с указанием года, месяца, числа, часа, минут и секунд;
- время работы прибора без ошибок Тнар, ч;
- время работы теплосчетчика при наличии ошибок Тошб, ч;
- индикация самодиагностики;
- индикация режима печати.
3. Вывод информации – жидкокристаллический индикатор. Теплосчетчик ТЭРМ-02 имеет также последовательный интерфейс RS232 с возможностью подключения к ЭВМ, переносному пульту, модему или напрямую к принтеру, для снятия накопленной информации или организации АСКУЭ.
4. Энергонезависимый архив – среднечасовой (за 1280 час.), сpеднесуточный (за 512 сут.) и среднемесячный (за 240 мес.) паpаметpов количества теплоты, объемного или массового расхода, температуры, давления теплоносителя.
Краткие технические характеристики
1. Диапазон измеряемых температур теплоносителя: от 0 до 150°С.
2. Минимальные и максимальные значения расходов для каждого диаметра условного прохода ППР:
| Диаметр условного прохода ППР, мм | Диапазон расходов | |
|---|---|---|
| Минимальный, м3/ч | Максимальный, м3/ч | |
| 15 | 0,03 | 6 |
| 25 | 0,068 | 17 |
| 32 | 0,12 | 30 |
| 50 | 0,24 | 60 |
| 80 | 0,64 | 160 |
| 100 | 1,00 | 250 |
3. Допускаемая относительная погрешность при измерении расхода и объема теплоносителя для каждого канала измерения: ± 1,5% в диапазоне расходов от 4% до 100% от Qmax;
4. Для открытых систем теплоснабжения возможно исполнение теплосчетчика ТЭРМ-02-8 с реверсом потоков в прямом и обратном трубопроводах.
5. Наличие 4-х аналоговых входов 4-20 мА (измерение давления).
6. Электрическое питание осуществляется от сети переменного тока напряжением 230 В, частотой 50±1 Гц. Потребляемая мощность менее 10 ВА.
7. Присоединение преобразователя расхода к трубопроводу – фланцевое. Необходимая длина прямых участков при установке, не менее – 3dу до и 1dу после ППР.
Электромагнитные теплосчетчики ТЭРМ-02 внесены в государственные реестры средств измерений Республики Беларусь, Российской Федерации, Казахстана и Украины.
Межповерочный интервал - 4 года.
